主要參數：
彎曲后長度： | 125～85(本機備有三種真空轂槽，槽長度分別為128、105、90mm供用戶選擇) |
被包裝吸管規格： | 外徑：定制規格 |
吸口端長度： | ＜62mm(含彎曲圓弧) |
斜口角度： | 45°或30° |
包裝規格： | 管間距：22mm |
最高生產率： | 700支/min |
包裝材料： | BOPP熱封膜(寬度預留切余邊量約40mm) |
主機功率： | 2.2kW |
加熱功率： | 1.2kW |
計數電機： | 0.12kW |
總功率： | 4KW |
電 源： | 380V、50Hz |
氣 源： | 0.7MPa |
調速范圍 | ～1450rpm(無級) |
外形尺寸： | 3500×1800×1700mm |
重 量： | 1100KG |
占地面積： | 5m×2.5m=12.5㎡ |
功能結構：
JSUP-1703 U型紙吸管連排包裝機是飲料吸管制造機組的配套設備，可將飲料吸管制造機組生產的吸管，經BM021型可彎吸管成形機二次加工成神奇的萬向可彎吸管后，自動折彎成U形彎管，用BOPP薄膜依次將U形紙吸管單支封裝成履帶式連排帶。本機還具有自動切斜口、修帶邊、沖撕口、計數(或收卷成品)、吸廢料、收余邊等功能，同時還附有修復臺，使成品100%滿足飲料(乳制品)紙包裝流水線使用。
本機由料斗、機架、下料裝置、折彎輸送裝置、切斜口裝置、熱封裝置、切余邊裝置、切撕口裝置、修復臺、計數裝置(或成品收卷裝置)、吸廢裝置、收余邊裝置、消毒裝置和電控箱組成，是一臺功能齊全、自動化程度高、運行可靠的理想U形彎管連排包裝機。
主要特點：
1、 結構緊湊，操作簡便，自動化程度高，生產效率高；
2、 熱封裝置帶有真空吸附，放膜裝置帶有恒張力機構,包裝質量?jī)?yōu)良；
3、 采用匯流環供電加熱，升溫快，溫控精度高，包裝尺寸穩定、一致，合格率高。
4、具有多種功能：折彎、切斜口、單支封裝、切余邊、沖撕口、吸廢、收余邊、計數(或收卷)、批量報警、檢修；
5、 采用變頻調速，具有省電、運行穩定可靠、變速均勻、過載自動停機等性能。
6、 具有缺管、缺膜自動檢測功能。
7、 具有在線運行紫外臭氧消毒功能。

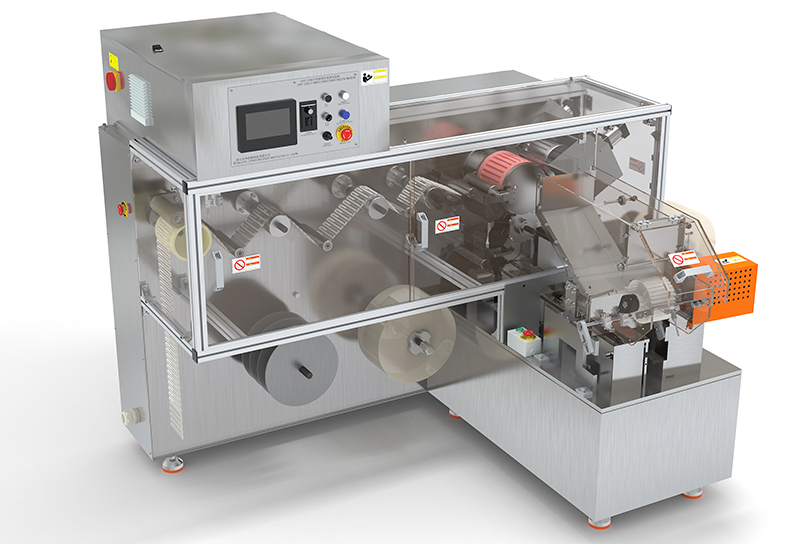

主機圖片：
